ВНИМАНИЕ! Изделие поставляется независимым производителем. Обращаться по поводу приобретения к Виталию tetroid@inbox.ru.
Компьютер конструктор ZX Evolution является развитием Spectrum-совместимых компьютеров, но собран на современной элементной базе и под современную периферию.
Разработка:
hardware: Вадим Акимов (LVD), Чунин Роман (CHRV), Дмитриев Дмитрий (DDP);
software: Вячеслав Савенков (Savelij).
- Z80 3.5 МГц (классический)/ 7 МГц (турбо режим без WAIT)/ 14МГц (мега турбо режим с WAIT);
- 4 МБ ОЗУ, 512КБ ПЗУ;
- Форм-фактор miniITX (microATX для rev.A и B), 2 слота ZXBUS, питание ATX или +5,+12В;
- Гибкая архитектура, основанная на fpga (EP1K50);
- Периферийный контроллер ATMEGA128;
- PS/2 интерфейс клавиатуры и мыши;
- Интерфейсы Floppy (1818ВГ93), IDE (один канал, два устройства master/slave), SD(HC) карта, RS232;
- Видеовыходы RGB, VGA (аппаратный скандаблер);
- Звуковые интерфейсы AY, Beeper, Covox (аппаратный ШИМ);
- Поддержка механической клавиатуры и джойстика;
- Поддержка Tape интерфейса (магнитофонный вход/выход);
- Энергонезависимые часы/календарь.
Список мониторов протестированных на совместимость с ZX Evolution в VGA режиме здесь.
Тестовая программа для PC для тестирования монитора на совместимость здесь.
Форум поддержки пользователей здесь.
Принципиальная схема (revision C) здесь.
Монтажная схема (revision C) здесь.
Cписок деталей (revision C) здесь.
Руководство пользователя (revision C) здесь.
Руководство по сборке платы (revision C) здесь.
Документация для производства (revision C) здесь [PCAD2002] (использование в коммерческих целях только по договоренности с представителями NedoPC).
ЦЕНЫ: здесь.
Внимание!
Описание стартового меню (EVO RESET SERVICE), документация программиста (для конфигурации BASECONF) и документация по процедуре обновления прошивок (BOOTLOADER) находится в таблице "Прошивки и Документация"
| Название | Версия | Назначение | Документация | Файлы | SVN |
| EVO RESET SERVICE FE, EVO DOS FE, EVO PROF |
latest | Улучшен эмулятор дисководов, теперь он работает с неизменной пзу TR-DOS. Для работы требуется соответствующая прошивка FPGA Стартовое меню, сервисные расширения и ZX ПЗУ. Предназначена для прошивки в ROM. Прошивку можно произвести из предыдущей версии или с помощью TEST&SERVICE. Поддержка: Savelij. |
Описание сервис-прошивки ''EVO Reset Service''.pdf | zxevo_fe.rom | |
| BASECONF FE | latest | Основная рабочая конфигурация (от NedoPC). * Поддержка эмуляции портов дисковода/ВГ93, для использования этой фичи нужен ROM zxevo_fe.rom. * Добавлена палитра DDP без ШИМа (alone). * Ускорена работа процессора на 14 МГц (psk7). Предназначена для прошивки в ATMEGA128. Прошивка производится с помощью BOOTLOADER. Поддержка: CHRV (ATMEGA128), LVD (EP1K50QC208). |
zxevo_base_configuration.odt zxevo_base_configuration.pdf |
zxevo_fw.bin | |
| BOOTLOADER | 2012.01.24 | Загружает и обновляет рабочие конфигурации. Предназначена для прошивки в ATMEGA128. Прошивка производится с помощью программатора. Поддержка: DDp. |
zxevo_firmware_update.pdf | bootloader20120124.zip | zxevo_bl.hex zxevo_bl.e2p read_me.txt |
| TEST&SERVICE | 2016.01.04 | Cервисная конфигурация для тестирования и настройки ZXEvo. Полезная конфигурация для тех кто сам собирает ZXEvo. Предназначена для прошивки в ATMEGA128. Прошивка производится с помощью BOOTLOADER. Поддержка: DDp. |
zxevo_testservice.pdf zxevo_testservice_flash.pdf |
testservice20160104.zip | zxevo_fw.bin |
Зеркало исходников (SVN) доступно на сайте ZXEVO.RU.
ВНИМАНИЕ: Вопросы по поддержке прошивок задавайте непосредственно авторам прошивок. NedoPC не несет ответственности за ошибки или недоработки в прошивках сторонних разработчиков.
| Название | Версия | Назначение | Документация | Файлы |
| ZXEVO TS | ZXEVO TS конфигурация с поддержкой спрайтов и оригинальных расширенных видеорежимов. Полноценная рабочая конфигурации отличается не только схемой, но и ROM. Также под нее созданы специализированное утилиты, игры и прочее ПО. Подробности здесь. | FAQ | Инструкция по установке конфигурации. | |
| ScorpEvo | 6.1 (05.11.2011) | Scorpion Evolution (ScorpEvo) задуман как полноценная альтернатива (в дальнейшем – замена) самого знаменитого и в то же время противоречивого петербургского компьютера «Scorpion ZS 256 turbo+» Сергея Зонова. | scorpevo.pdf | scorpevo061.zip svn scorpevo |

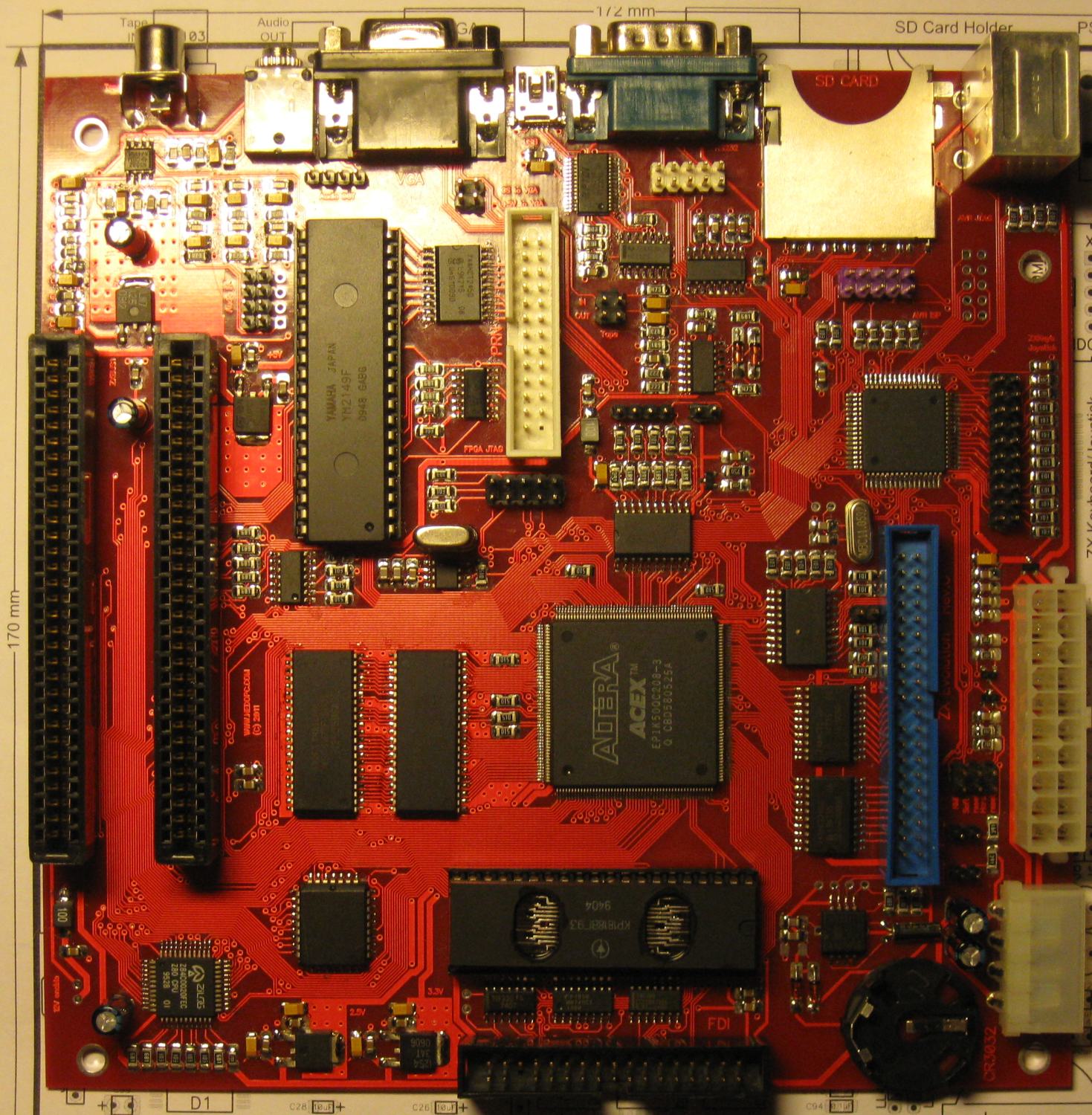

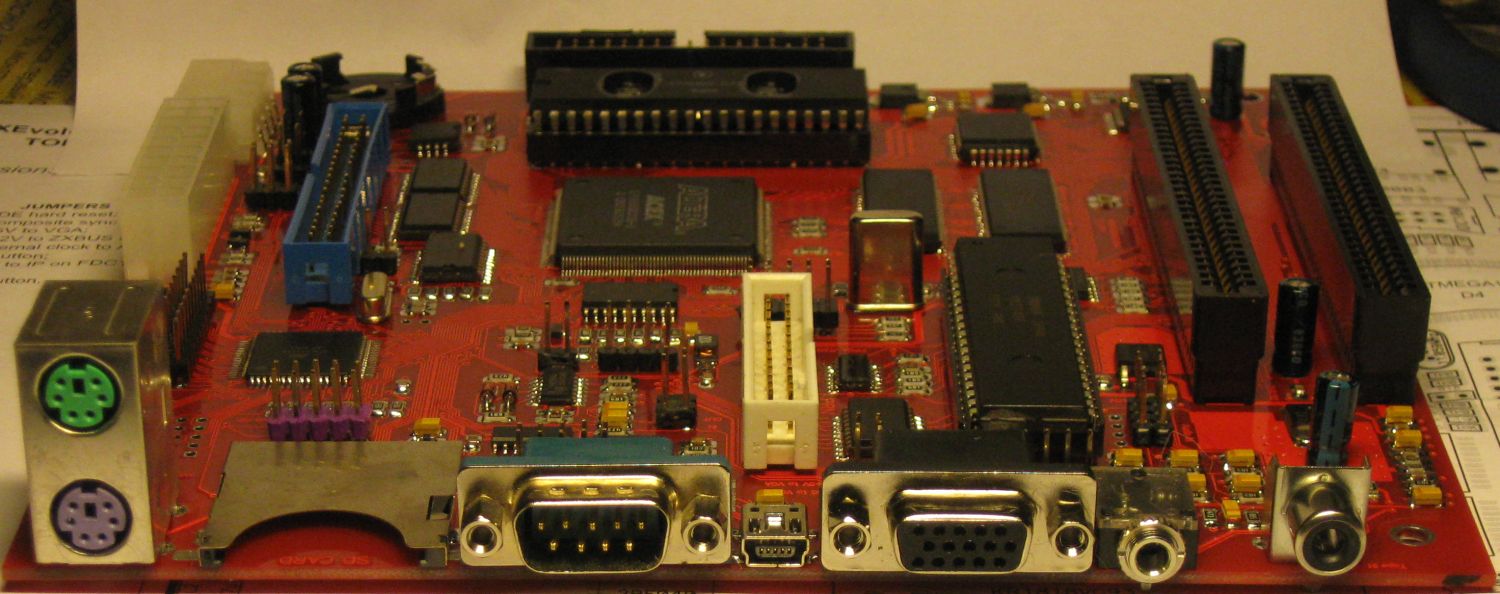

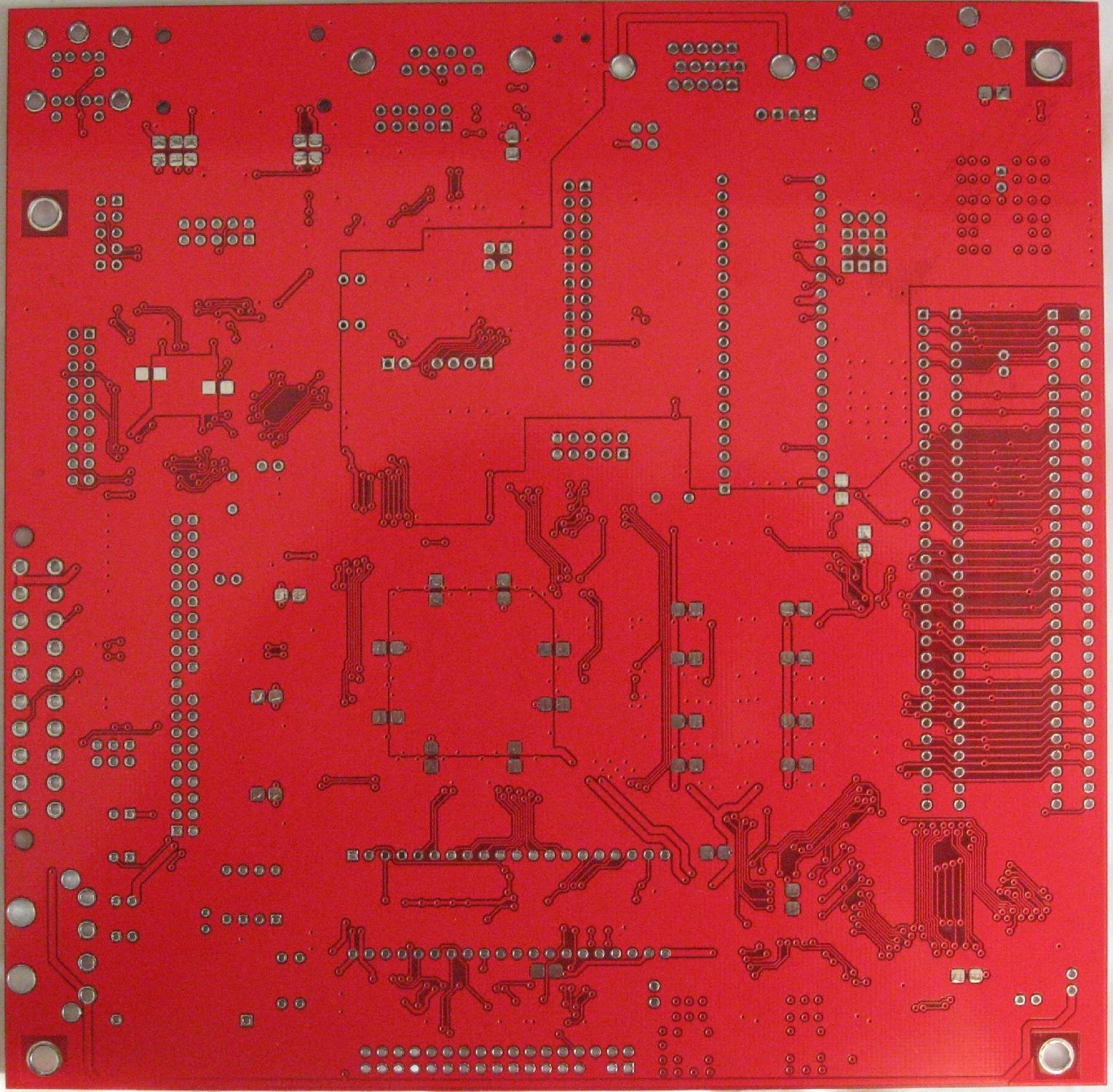

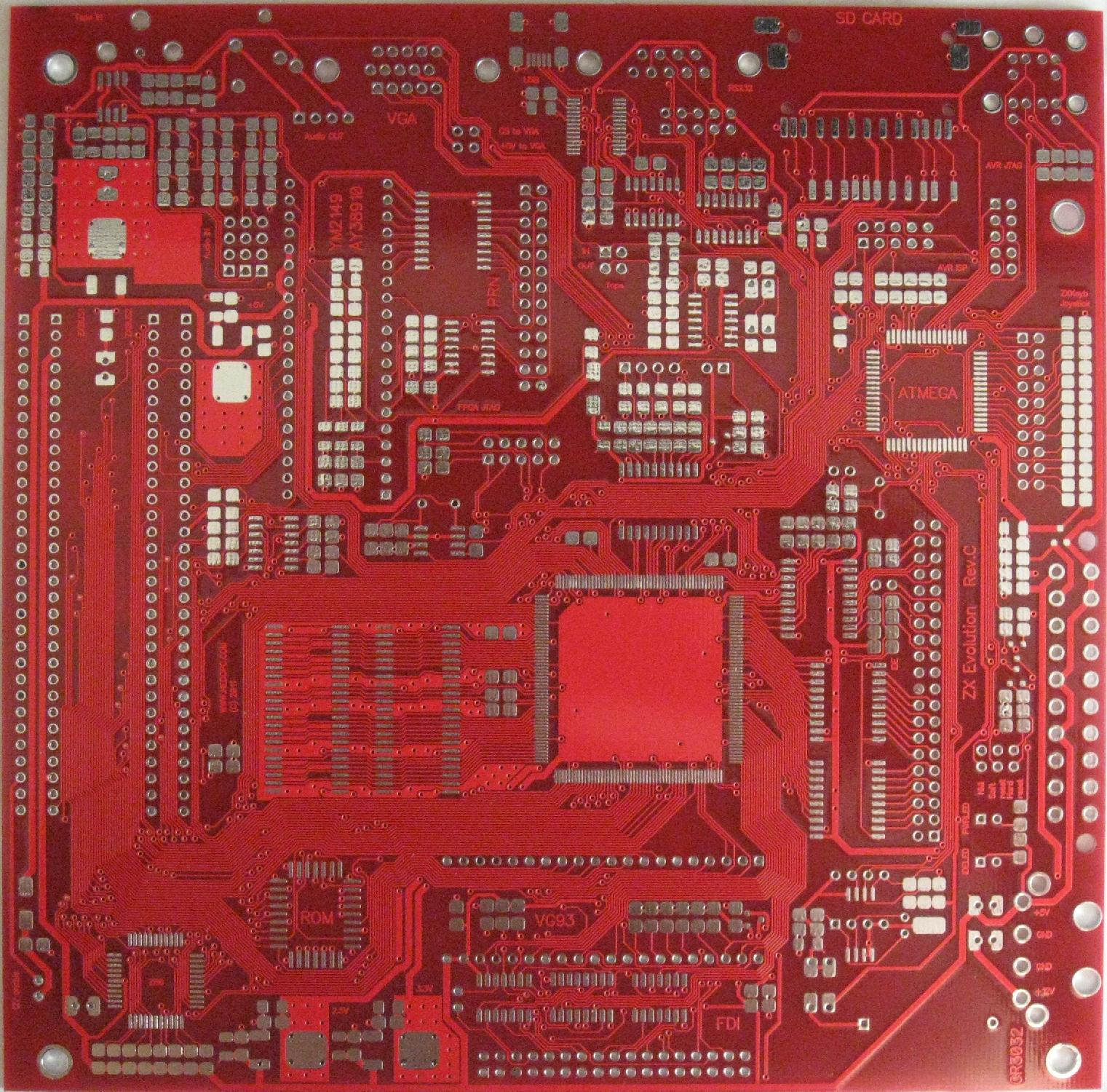

Revision C:
Изменения от предыдущей версии:
- Форм фактор miniITX (172x170mm);
- Убран PAL кодер;
- Добавлен принтерный интерфейс по стандарту AY-принтер;
- Добавлено управление множителем частоты;
- Добавлены аудиовходы (всего 3 аудиовхода);
- Используется процессор Z80 в QFP корпусе;
- Убран отдельный RGB разъем (все выведено на VGA);
- Добавлен RS232-USB мост;
- Убран AT разъем питания;
- Добавлен разъем для подключения PAL кодера.
Revision B:
Изменения от предыдущей версии:
- Исправлен шаблон PS/2 клавиатуры-мыши;
- Исправлен ОЕ на ICS501;
- Увеличена площадь радиатора 78M05;
- Добавлен джампер регулирующий присутствие 12V на слотах;
- Добавлены направляющие для разъема ATX питания;
- Увеличены контактные площадки дросселей;
- Уменьшен размер платы;
- Убран джампер разрешающий програмирование контроллера;
- Сделано для диодов 4148 универсальная площадка (на смд и выводные);
- Для ZXBUS сделан указатель 1-го вывода;
- Исправлена ошибка сброса ВГ93 (завел VG_RES на D19);
- Сделан ключ разъема FDD как на ПЦ платах (5-ый контакт);
- Добавлены на плату надписи "HDD Led", "PWR Led", "ZX Keyboard/ZX Joystick", "Slot1", "Slot2";
- Перемещен разъем VGA, чтобы был паралельно RGB-out.
Принципиальная схема (revision B) здесь.
Монтажная схема (revision B) здесь.
Cписок деталей (revision B) здесь.
Доработка для работы с принтером AY-printer.
Руководство пользователя (revision B) здесь.
Руководство по сборке платы (revision B) здесь.
Документация для производства (revision B) здесь [PCAD2002] (использование в коммерческих целях только по договоренности с представителями NedoPC).
Revision A:
Первая версия - экспериментальная, только у разработчиков.
Принципиальная схема (revision A) здесь.
Монтажная схема (revision A) здесь.
Cписок деталей (revision A) здесь.
Документация для производства (revision A) здесь [PCAD2002] (использование в коммерческих целях только по договоренности с представителями NedoPC).
